Описание

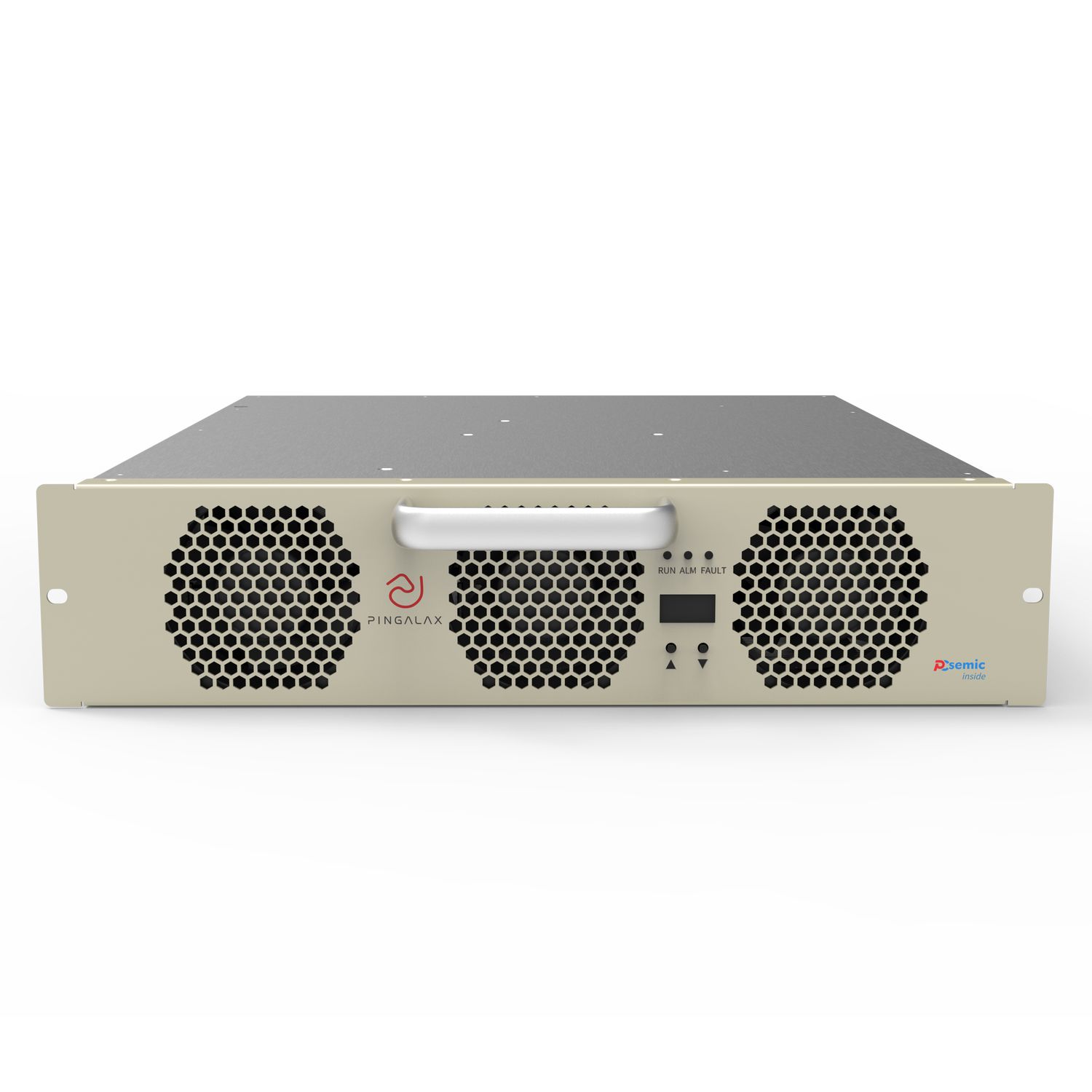

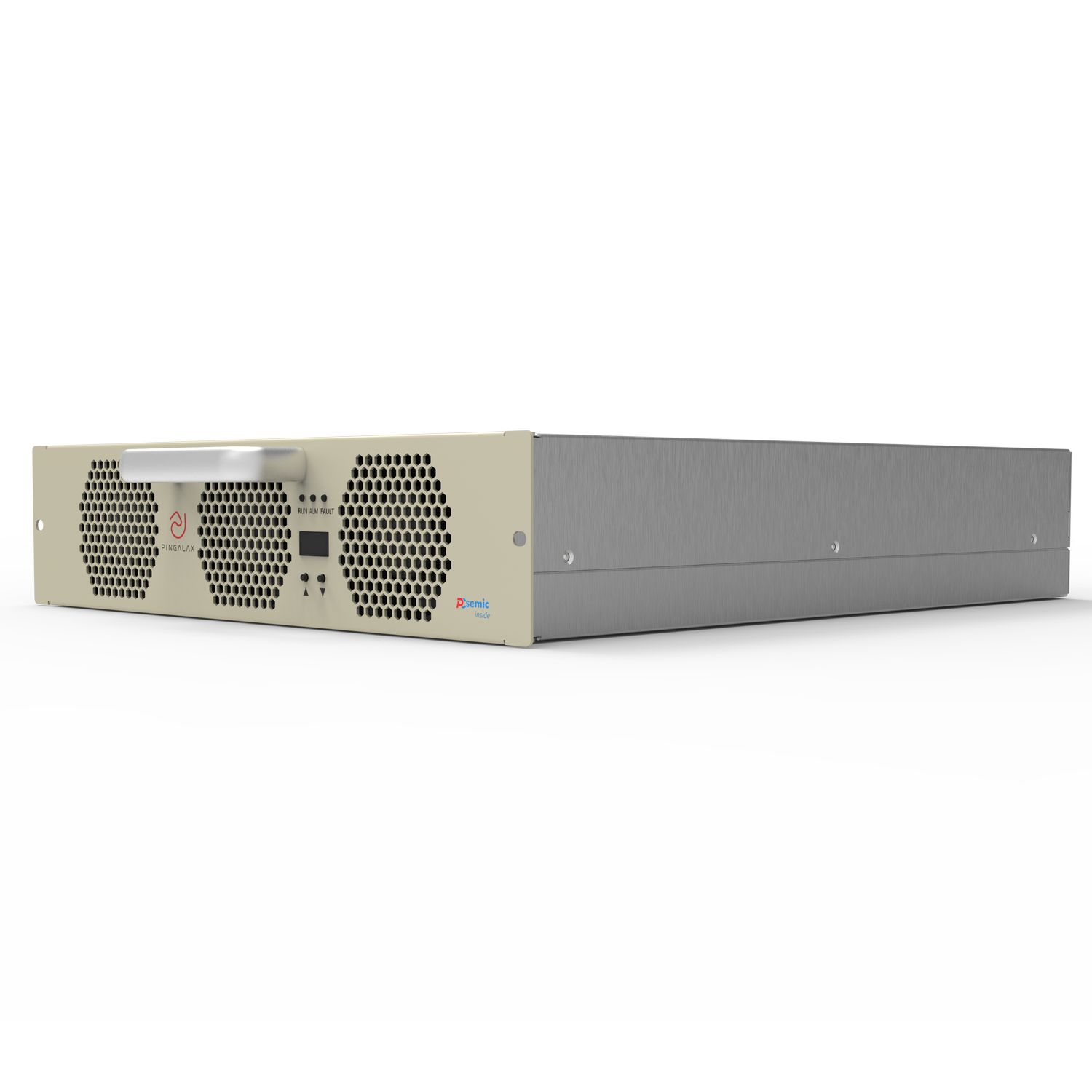

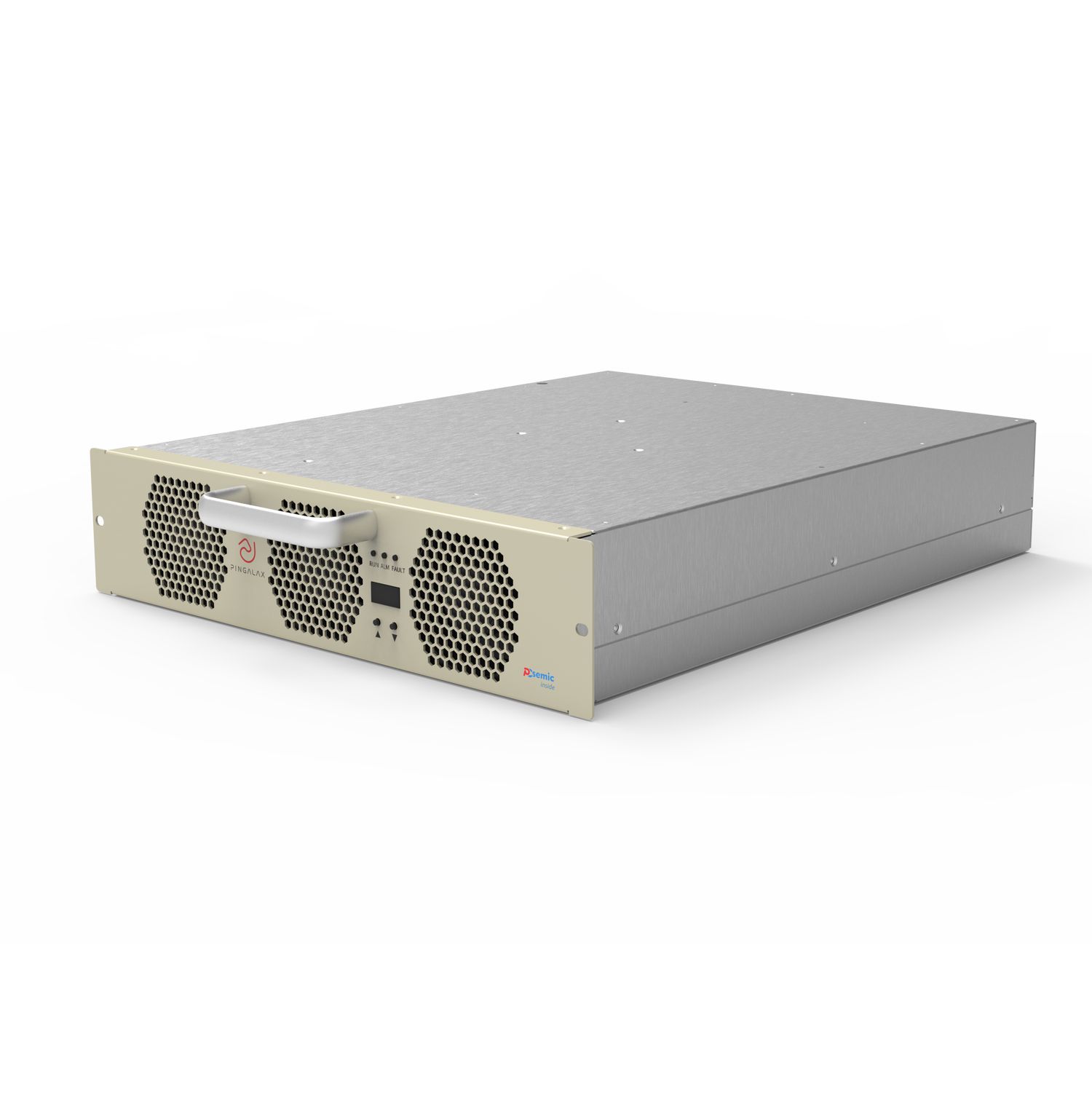

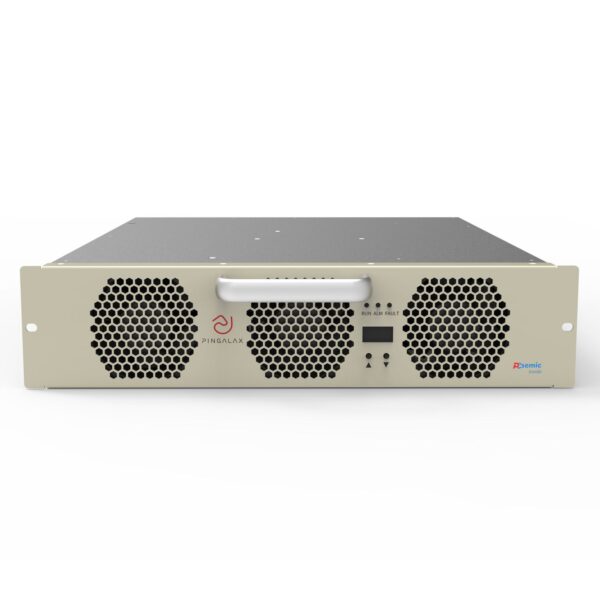

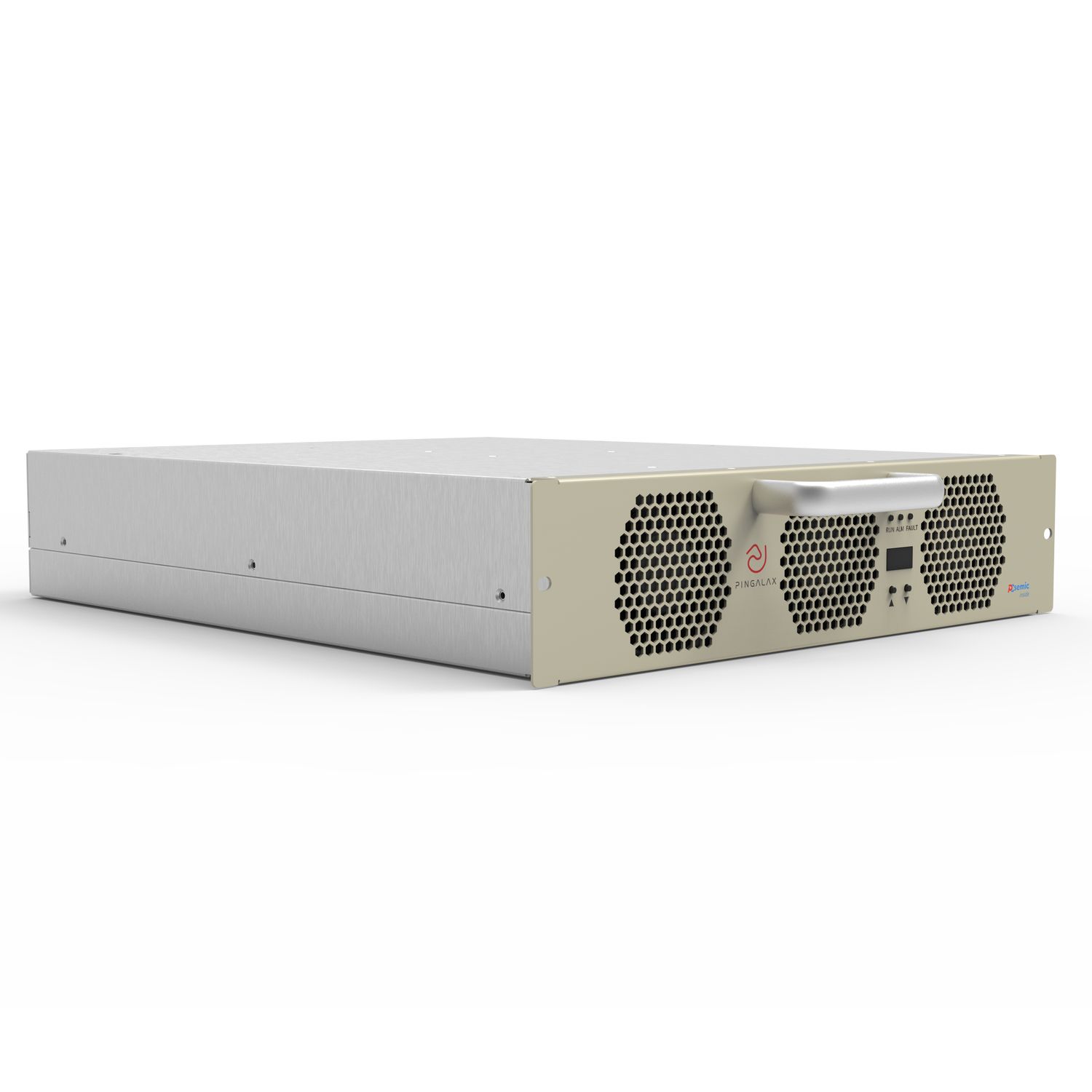

Силовой модуль для преобразования переменного тока в постоянный. Компонент для производства зарядных станций постоянного тока. Максимальная мощность до 40 кВт, напряжение до 1000В
Опции: разъемы силовые, разъемы слаботочные.
Наша компания обладает обновляемой базой ПО для данного модуля, а также всей необходимой документации для построения зарядных станций на основании данных модулей.
Технические характеристики
| Параметр | Значение |
| Основной параметр | |
| Размер | 85 мм (высота) × 360 мм (ширина) × 459 мм (длина) |
| Масса | ≤20 кг |
| Пиковая эффективность | >96% |
| Энергопотребление в простое | 12 Вт+/-0,5 Вт |
| Система охлаждения | Принудительное охлаждение |
| C метод связи | Проводная шина CAN |
| Световой индикатор | Зеленый: нормальная работа; желтый: охранная сигнализация; красный: сигнализация неисправности |
| Входные характеристики | |
| Входное напряжение | 301 В ~ — 443 В~, 3 фазы +PE |
| Входной ток | <80А |
| Частота тока | 45 Гц~65 Гц |
| Коэффициент мощности | ≥0,98 |
| ITHD | ≤5% (20 кВт ≤ выходная мощность ≤40 кВт) |
| Выходные характеристики | |
| Выходное напряжение | От 200 В до 1000 В постоянного тока |
| Выходной ток | От 0A до 133,3A, плавная регулировка |
| Номинальный ток | 40А |
| Точность регулирования напряжения | ≤±0,5 ％ |
| Точность регулирования силы тока | ≤±1 ％ |
| Степень дисбаланса балансировки тока | ≤±3% |
| Пик пульсации | ≤1 % |
| Состояние окружающей среды | |
| Рабочая температура | －40℃～＋75℃, при температуре выше 60℃ требуется снижение выходной мощности |
| Температура хранения | －40℃～＋75℃ |
| Относительная влажность | ≤95% относительной влажности, без конденсации |
| Высота | ≤2000 м, снижение выходной мощности не требуется; >2000 м рабочая температура снижается на 1 ℃ на каждые 100 метров высоты. |
| среднее время безотказной работы | >500 000 ч |
| ЭМС | |
| Защита от перенапряжения | Кабель-кабель: ±2кВ; кабель-земля: ±4кВ; класс: 4; стандарт: ГБ/Т 17626.5-2008; ГБ/T18487.2-2017 |
| EFT | ±4кВ; класс: 4; стандарт: GB/T 17626.4-2018; GB/T 18487.2-2017 |
| ЭСР (ESD) | ±6кВ/±8кВ; Класс: 3; Стандарт: GB/T 17626.2-2018; GB/T 18487.2-2017 |
| Устойчивость к провалам напряжения, коротким перерывам и изменениям напряжения | Падение напряжения соответствует стандарту GB18487.2-2017, критерий B; кратковременный разрыв в соответствии со стандартом GB18487.2-2017, критерий C; Стандарт: GB/T 18487.2-2017. |
| Невосприимчивость к магнитным полям силовой частоты | 100А/м; класс: 5
Стандарт: GB/T 17626.8-2006; GB/T 18487.2-2017 |
| Иммунитет к радиочастотному излучению | 10 В/м; класс:3
Стандарт: GB/T 17626.3-2016; GB/T 18487.2-2017 |
| Иммунитет к радиочастотной проводимости | В соответствии с ограничением: @ 0,15～80 МГц.
Стандарт: GB/T 17626.6-2017; GB/T 18487.2-2017 |
| Гармоническое излучение тока | В соответствии с лимитом: GB/T18487.2-2017.
Стандарт: GB/T 17625.8-2015; GB/T 18487.2-2017 |
| Колебания напряжения и выбросы напряжения | В соответствии со стандартным ограничением GB/T 18487.2-2017.
Стандарт: GB/T 17625.7-2006; GB/T Т18487.2-201 |
| Допустимые выбросы статического напряжения | Класс A, в соответствии со стандартным ограничением GB/T18487.2-2017. Стандарт: GB/T 18487.2-2017 |
| Выбросы радиации | Сорт А, В соответствии со стандартным ограничением GB/T18487.2-2017. Стандарт: GB/T 18487.2-2017 |
| Другие | |
| Требование безопасности | В соответствии со стандартными спецификациями для внешнего проводящего зарядного устройства для электромобилей NB/T 33001-2018, NB/T 33008-1-2018. |
| Время запуска | время запуска: 3～8с |
| Сопротивление изоляции | Сопротивление изоляции между частью постоянного тока, частью переменного тока и корпусом, а также между частью переменного и постоянного тока составляет ≥10 МОм. |
| Изоляционная устойчивость | Между входной клеммой переменного тока и корпусом напряжение постоянного тока 3,36 кВ в течение 1 минуты без пробоя, а устойчивый ток утечки составляет менее 10 мА;
Между входной клеммой переменного тока и выходом постоянного тока, 4,2 кВ постоянного тока в течение 1 минуты без пробоя, а постоянный ток утечки составляет менее 10 мА; Между выходной клеммой постоянного тока и корпусом напряжение 4,2 кВ постоянного тока в течение 1 минуты, без пробоя и пробоя, а устойчивый ток утечки составляет менее 10 мА; |
| ROHS | R5 стабильный |
